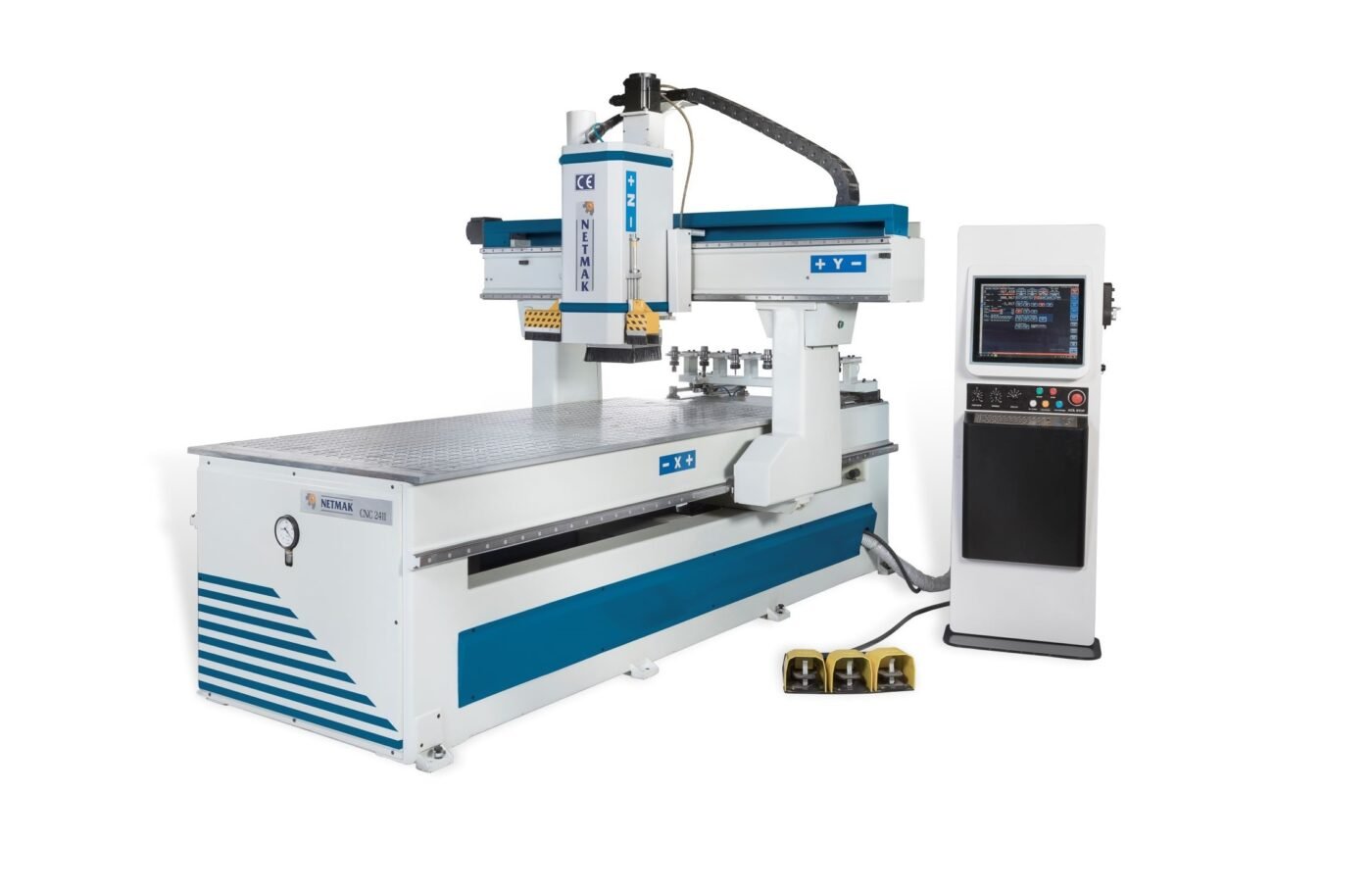

Обрабатывающий центр с ЧПУ для производства дверей NETMAK CNC 2411

Горизонтальные фрезерные агрегаты превращают NETMAK CNC 2411 из обычного раскроечного ЧПУ в специализированный дверной центр: левый и правый двигатели мощностью 3,5 л. с. (18000 об/мин) обрабатывают торцы дверей в том же цикле. Рабочая зона 2400 x 1100 x 250 мм, главный шпиндель 11 л. с. (12000–24000 об/мин) с 6-позиционной автосменой HSK F63.

Рабочее поле: 2400 mm
Шпиндель: 12000-24000 rpm
Габариты: 3200 x 1750 x 2400 mm
Вес: 3000 kg

Новый
Под заказ

Цена Цена по запросу

На цену CNC 2411 влияют комплектация патронами HSK F63 и фрезами, стоимость лицензии и обучения CAM, спецификация ЧПУ, необходимость поставки компрессора и аспирации, а также логистика, такелаж и ПНР станка массой 3000 кг.

Запросить цену

WhatsApp +995 599 88 74 04

Ираклий Менеджер по продажам

Конфигурация под ваше напряжение и размеры
Доставка, монтаж и запуск на месте
Заводская гарантия и запчасти

Назначение обрабатывающего центра CNC 2411

NETMAK CNC 2411 объединяет функции нестингового ЧПУ-фрезера и специализированного станка для выборки фурнитуры на дверных полотнах. Рабочая зона составляет 2400 мм по оси X, 1100 мм по Y и 250 мм по Z, что позволяет за один рабочий цикл обрабатывать стандартные дверные полотна и большинство мебельных деталей. Главный шпиндель мощностью 11 л. с. работает на частотах 12000–24000 об/мин через револьверный магазин автоматической смены инструмента на 6 патронов HSK F63. Сервоприводы осей обеспечивают рабочую скорость до 40 м/мин по X/Y и 15 м/мин по Z.

Область применения CNC 2411

Центр CNC 2411 предназначен для серийного производства стальных дверных накладок, МДФ-фасадов, элементов мебели для кухонь, спален и прихожих, а также фрезерования и сверления ДСП, алюминия, оргстекла и других неферромагнитных материалов. Главное преимущество перед обычными 3-осевыми фрезерами — наличие двух горизонтальных шпинделей слева и справа: двигатели по 3,5 л. с. при 18000 об/мин выполняют выборку пазов под замки и петли в торцах дверей без перезажима заготовки. Это исключает отдельную технологическую операцию и перенос дверей на торцовочно-пазовые станки.

Конструкция станины и система управления

Центр CNC 2411 построен на цельностальной станине-моноблоке весом 3000 кг при габаритах 3200 x 1750 x 2400 мм. Растровый алюминиевый вакуумный стол обслуживается вакуумным насосом производительностью 205 м³/ч. Управление осуществляется промышленным ЧПУ-контроллером (DeltaTau, Omron или аналог), воспринимающим управляющие программы в стандартном формате ISO G-code из любых современный CAD/CAM-систем. Просвет под порталом 150 мм дает возможность использовать прижимную оснастку и шаблоны.

Комплектация станка CNC 2411

В базовый комплект CNC 2411 входят стальная станина, алюминиевый вакуумный стол, вакуумный насос 205 м³/ч, автосменщик инструмента на 6 позиций HSK F63, сервоприводы осей, промышленная система ЧПУ и боковые горизонтальные узлы обработка торцов. Фрезы, патроны HSK F63, программное обеспечение CAM, компрессор, аспирация и монтажные работы рассчитываются при согласовании проекта.

Основные характеристики

Левый и правый горизонтальные шпиндели 3,5 л. с. (18000 об/мин) для торцевой обработки дверей — ключевое отличие от flat-bed фрезеров
Зона обработки 2400 x 1100 x 250 мм по осям X, Y и Z, оптимальная для дверных полотен
Главный шпиндель 11 л. с. с регулировкой частоты вращения 12000–24000 об/мин
6-позиционный магазин автоматической смены инструмента с патронами HSK F63
Скорость быстрого перемещения 40 м/мин (X/Y) и 15 м/мин (Z) на серводвигателях
Алюминиевый вакуумный стол с каналами и вакуумный насос производительностью 205 м³/ч
Максимальная толщина обрабатываемой детали под порталом — 150 мм
Массивная стальная станина весом 3000 кг, габариты 3200 x 1750 x 2400 мм

Технические характеристики

Код товара: CNC 2411 ATC KA
Рабочая зона по оси X: 2400 mm
Рабочая зона по оси Y: 1100 mm
Рабочая зона по оси Z: 250 mm
Скорость быстрого перемещения по оси X: 40 m/min
Скорость быстрого перемещения по оси Y: 40 m/min
Скорость быстрого перемещения по оси Z: 15 m/min
Частота вращения шпинделя: 12000-24000 rpm
Мощность двигателя шпинделя: 11 HP
Частота вращения горизонтального двигателя: 18000 rpm
Мощность горизонтального двигателя: 3.5 HP
Макс. толщина плиты: 150 mm
Система инструмента: HSK F63
Количество инструментов: 6
Вакуумный насос: 205 m3/h
Габаритные размеры: 3200 x 1750 x 2400 mm
Вес нетто: 3000 kg
Стол: Aluminium flat vacuum-channel table
Приводы осей: Servo controlled
Система управления: Industrial control (DeltaTau, Omron or similar)
Программирование: Accepts any CAD/CAM package producing ISO G-code

Преимущества

Боковые фрезерные узлы исключают отдельную ручную или станочную операцию по зарезке петель и замков
6-позиционный магазин HSK F63 позволяет выполнять комплексные программы профилирования и сверления
Совместимость со стандартом ISO G-code позволяет использовать программы из большинства CAD/CAM-пакетов

Важно учесть

Масса 3000 кг и габариты 3200 x 1750 мм требуют подготовленного промышленного фундамента
Инструмент, патроны и лицензии CAM-программ приобретаются отдельно
Емкость магазина в 6 инструментов может требовать оптимизации при сложных разнородных программах

Часто задаваемые вопросы

Детали каких размеров может обрабатывать NETMAK CNC 2411?

Рабочая зона CNC 2411 составляет 2400 x 1100 мм при ходе по оси Z 250 мм и максимальной толщине детали под порталом 150 мм. Это позволяет обрабатывать стандартное дверное полотно, мебельные фасады и элементы шкафов за один проход.

Каким образом CNC 2411 выполняет обработку торцов дверей?

Станок оснащен двумя горизонтальными шпинделями мощностью по 3,5 л. с. (18000 об/мин), расположенными слева и справа. Они фрезеруют пазы под замки, защелки и петли прямо в торцах полотна без перемещения заготовки на другие станки.

Какая система патронов и шпинделя используется на CNC 2411?

На CNC 2411 установлен главный шпиндель мощностью 11 л. с. (12000–24000 об/мин) с патронами HSK F63 и магазином автосмены на 6 позиций. Инструмент подбирается под обработку МДФ, ДСП, массива, алюминия и оргстекла.

Какое программное обеспечение требуется для работы с CNC 2411?

Управление станочным центром осуществляется промышленным контроллером (DeltaTau/Omron), принимающим стандартные управляющие программы в формате ISO G-code. Вы можете использовать любой привычный CAD/CAM-пакет (ArtCAM, Alphacam, Vectric и др.).

Какие инженерные коммуникации нужны для установки CNC 2411?

Для CNC 2411 требуется подведение трехфазного электропитания, магистрали сжатого воздуха для автосмены инструмента и подключение мощной аспирационной системы. Также предусматривается место для установки вакуумного насоса 205 м³/ч.

Каковы габариты и требования к полу для станка CNC 2411?

Габаритные размеры станка — 3200 x 1750 x 2400 мм, масса — 3000 кг. Для работы необходим ровный бетонный пол, способный выдержать точечную нагрузку от массы станка, и погрузочно-разгрузочное оборудование (кран или автопогрузчик) для монтажа.

Как формируется стоимость NETMAK CNC 2411?

CNC 2411 поставляется по проектному расчету. Стоимость складывается из базовой конфигурации станка, комплектации патронами HSK F63 и режущим инструментом, наличия CAM-ПО, параметров системы аспирации и затрат на логистику, такелаж и ПНР 3-тонного станка в Грузии. Пришлите эскизы ваших дверей или фасадов для формирования точной сметы.

Каковы сроки изготовления и поставки CNC 2411?

Центр CNC 2411 изготавливается под заказ. Точный срок поставки подтверждается в КП. Подготовка цехового помещения (фундамент, электрика, пневмомагистраль, аспирация) должна производиться параллельно с производством станка.

Что входит в пусконаладочные работы для CNC 2411?

ПНР включают такелаж станка весом 3000 кг на место, юстировку портала и стола, подключение 3-фазного питания, пневматики и аспирации, монтаж вакуумной помпы 205 м³/ч и изготовление тестовой детали. В этот же период проводится обучение операторов работе с ЧПУ и CAM.

Что закладывается в бюджет помимо самого станка CNC 2411?

В смету закладываются патроны HSK F63 с цангами для 6 позиций, комплект концевых фрез и алмазного инструмента, лицензия CAD/CAM-программы, вакуумные модули/уплотнители для стола, цеховой компрессор и вытяжная аспирационная установка.
