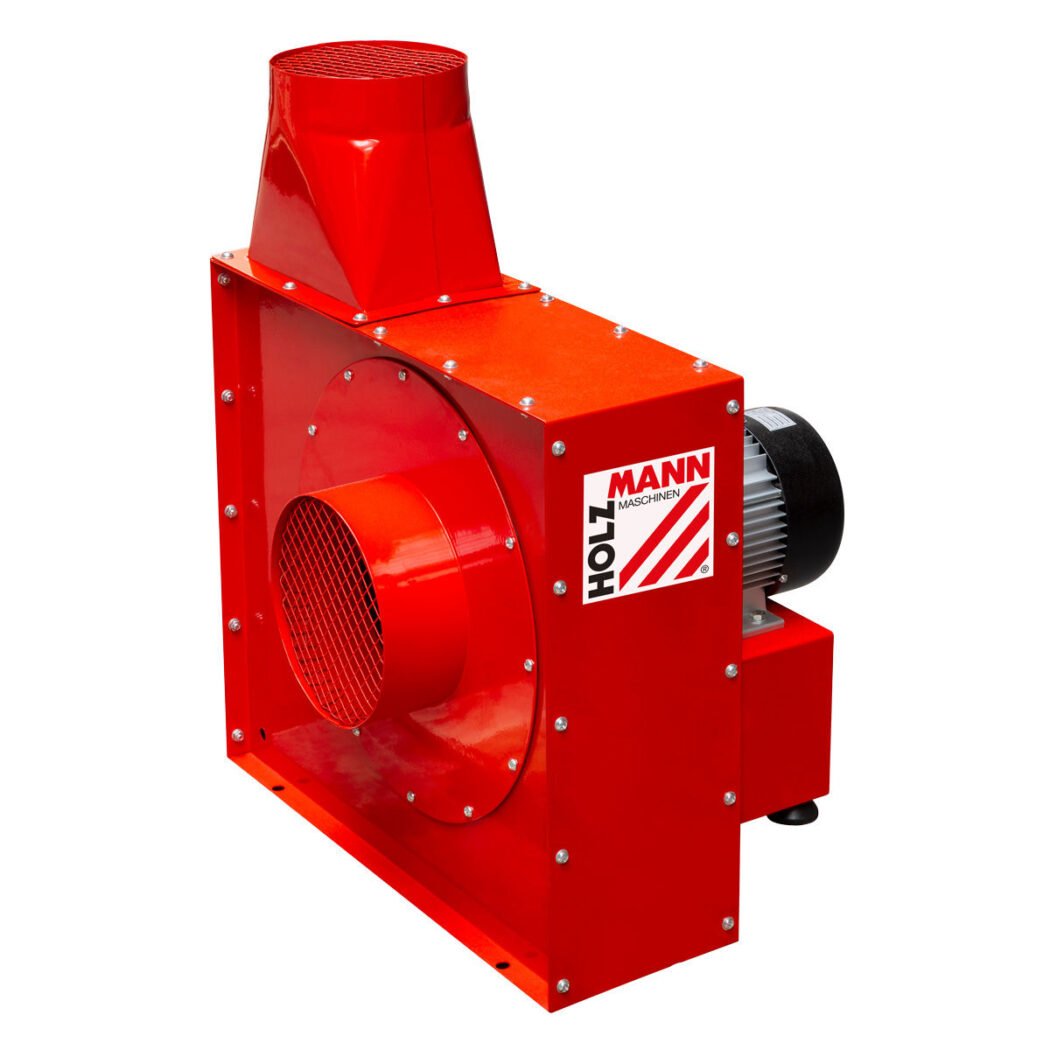

Вентилятор аспирации HOLZMANN FAN2200 – 4000 м³/ч

Диаметр патрубков определяет различия между вентиляторами HOLZMANN: FAN2200 имеет входной патрубок 200 мм и выходной 180 мм, обеспечивая поток 4000 м³/ч и разрежение 1900 Па при крыльчатке 330 мм и двигателе 2200 Вт (400 В). При весе 36 кг и габаритах 575 x 585 x 705 мм этот агрегат представляет собой чистый силомоторный блок аспирации.

Габариты: 575 x 585 x 705 mm
Вес: 36 kg

Новый
Под заказ

Цена Цена по запросу

Стоимость FAN2200 зависит от исполнения двигателя 400 В, включения в комплект магистральных воздуховодов 200 мм, переходов, мягких вставок, фильтровальных узлов, а также доставки и погрузочно-разгрузочных работ.

Запросить цену

WhatsApp +995 599 88 74 04

Ираклий Менеджер по продажам

Конфигурация под ваше напряжение и размеры
Доставка, монтаж и запуск на месте
Заводская гарантия и запчасти

Назначение и возможности HOLZMANN FAN2200

HOLZMANN FAN2200 — это радиальный вентилятор аспирации без фильтровального блока и накопительных мешков. Электродвигатель мощностью 2200 Вт вращает крыльчатку диаметром 330 мм, создавая воздушный поток 4000 м³/ч при статическом давлении 1900 Па. Диаметры всасывающего и нагнетательного патрубков составляют 200 мм и 180 мм соответственно. FAN2200 предназначен для встраивания в индивидуальные или существующие аспирационные системы: сброс в бункер, циклон, силосный накопитель или внешнюю фильтровальную камеру.

Для кого предназначен FAN2200

FAN2200 необходим лесопилкам, цехам и крупным столярным производствам, проектирующим собственную централизованную вытяжку или модернизирующим действующий вентиляционный узел. Благодарю весу всего 36 кг и габаритам 575 x 585 x 705 мм FAN2200 можно смонтировать на настенном кронштейне, раме или под потолком рядом с магистральным воздуховодом. Уровень звуковой мощности составляет 85 дБ(А).

Отличие FAN2200 от готовых стружкоотсосов серии ABS

Главное отличие FAN2200 от готовых установок типа ABS3000SE или ABS5000SE — отсутствие фильтров и емкостей для стружки. Стружкоотсосы ABS поставляются готовыми к работе «из коробки», тогда как FAN2200 поставляет только воздушную мощность, а систему сепарации и фильтрации заказчик проектирует самостоятельно. Взамен FAN2200 предлагает производительность 4000 м³/ч в компактном корпусе, а патрубки 200/180 мм рассчитаны на подключение к центральной магистрали, а не к отдельным шлангам 100 мм.

Особенности проектирования систем с FAN2200

При проектировании линии на базе FAN2200 учитывайте диаметр подключения 200/180 мм и помните, что доступное статическое давление 1900 Па расходуется на преодоление сопротивления всей магистрали — длины труб, поворотов, отводов и сопротивления фильтров. FAN2200 требует трёхфазного питания 400 В. Фильтры, мешки, воздуховоды и монтажные кронштейны в комплект поставки не входят.

Основные характеристики

Входной патрубок 200 мм и выходной 180 мм — оптимально для подключения к магистральным трубам 200 мм
Производительность 4000 м³/ч и разрежение 1900 Па от крыльчатки 330 мм
Двигатель 2200 Вт S1, трёхфазное питание 400 В
Вес нетто 36 кг (брутто 38 кг), габариты 575 x 585 x 705 мм — удобен для монтажа на кронштейнах
Чистый вентиляционный узел — сепаратор и фильтры подбираются отдельно
Уровень звуковой мощности 85 дБ(А)

Технические характеристики

Мощность двигателя S1: 2200 W
Напряжение: 400V
Патрубок аспирации: 200 / 180 mm
Габаритные размеры: 575 x 585 x 705 mm
Производительность аспирации: 4000 m³/h
Диаметр крыльчатки: 330 mm
Разрежение (статическое давление): 1900 Pa
Уровень звуковой мощности: 85 dB(A)
Вес нетто: 36 kg
Вес брутто: 38 kg
Код EAN: 9120058376856

Преимущества

Высокий поток 4000 м³/ч в корпусе весом всего 36 кг с габаритами 575 x 585 x 705 мм
Магистральные патрубки 200 / 180 мм для подключения центральных воздуховодов
Универсальность при проектировании индивидуальных аспирационных систем

Важно учесть

Отсутствуют фильтры, мешки, циклон и разветвители — только вентилятор
Только трёхфазное питание 400 В
Требует самостоятельного расчета и монтажа всей системы фильтрации и трассы

Часто задаваемые вопросы

Работает ли HOLZMANN FAN2200 от однофазной сети 230 В?

Нет. Вентилятор HOLZMANN FAN2200 поставляется исключительно в исполнении FAN2200_400V с трёхфазным двигателем 2200 Вт (400 В). Для однофазной сети 230 В выбирайте готовые стружкоотсосы высокой производительности, например HOLZMANN ABS4000 (3900 м³/ч) или ABS4500MF (4500 м³/ч).

В чем заключается основное ограничение FAN2200?

HOLZMANN FAN2200 не фильтрует и не собирает стружку. Это исключительно вентиляторный агрегат для перемещения воздуха (4000 м³/ч), который необходимо подключать к циклонному сепаратору, бункеру или фильтровальной камере.

Где применяется вентилятор FAN2200?

FAN2200 используется как силовая утилизационная установка в индивидуальных или существующих централизованных системах аспирации, при сбросе отходов в силосные накопители, фильтровальные рукавные помещения или при замене вышедшего из строя вентилятора.

Какой диаметр воздуховодов нужен для FAN2200?

FAN2200 оснащен входным патрубком 200 мм и выходным 180 мм, поэтому он рассчитывается под магистральные трубы соответствующего диаметра, а не под индивидуальные шланги 100 мм.

Какое давление создает FAN2200?

Вентилятор развивает статическое давление 1900 Па при расходе 4000 м³/ч. Данный параметр расходуется на преодоление аэродинамического сопротивления всей трассы, поворотов и фильтров.

Каков вес агрегата FAN2200?

Вес нетто вентилятора составляет 36 кг (брутто 38 кг) при габаритах 575 x 585 x 705 мм, что позволяет легко монтировать его силами двух человек на стену или металлоконструкцию.

Как узнать стоимость HOLZMANN FAN2200?

Цена FAN2200 предоставляется по запросу. На нее влияют трехфазное исполнение, необходимость поставки воздуховодов 200 мм, мягких вставок, переходов или фильтровальных узлов, а также доставка. Направьте нам схему вашей трассы для полного расчета.

Каков срок поставки вентилятора FAN2200?

FAN2200 поставляется под заказ. Актуальный срок производства и доставки с завода HOLZMANN подтверждается одновременно с коммерческим предложением.

Как происходит ввод в эксплуатацию?

Вентилятор весом 36 кг закрепляется на жестком кронштейне, подключается к сети 400 В с обязательной проверкой направления вращения крыльчатки, подсоединяется к магистралям 200/180 мм через гибкие вставки, после чего выполняется балансировка задвижек на рабочих ветках.

Что необходимо предусмотреть в бюджете дополнительно?

В бюджет необходимо включить элементы фильтрации/сепарации, магистральные воздуховоды 200 мм и отводы 100 мм, шиберные задвижки, виброгасящие вставки, монтажные кронштейны и работы по прокладке трехфазной электролинии.
