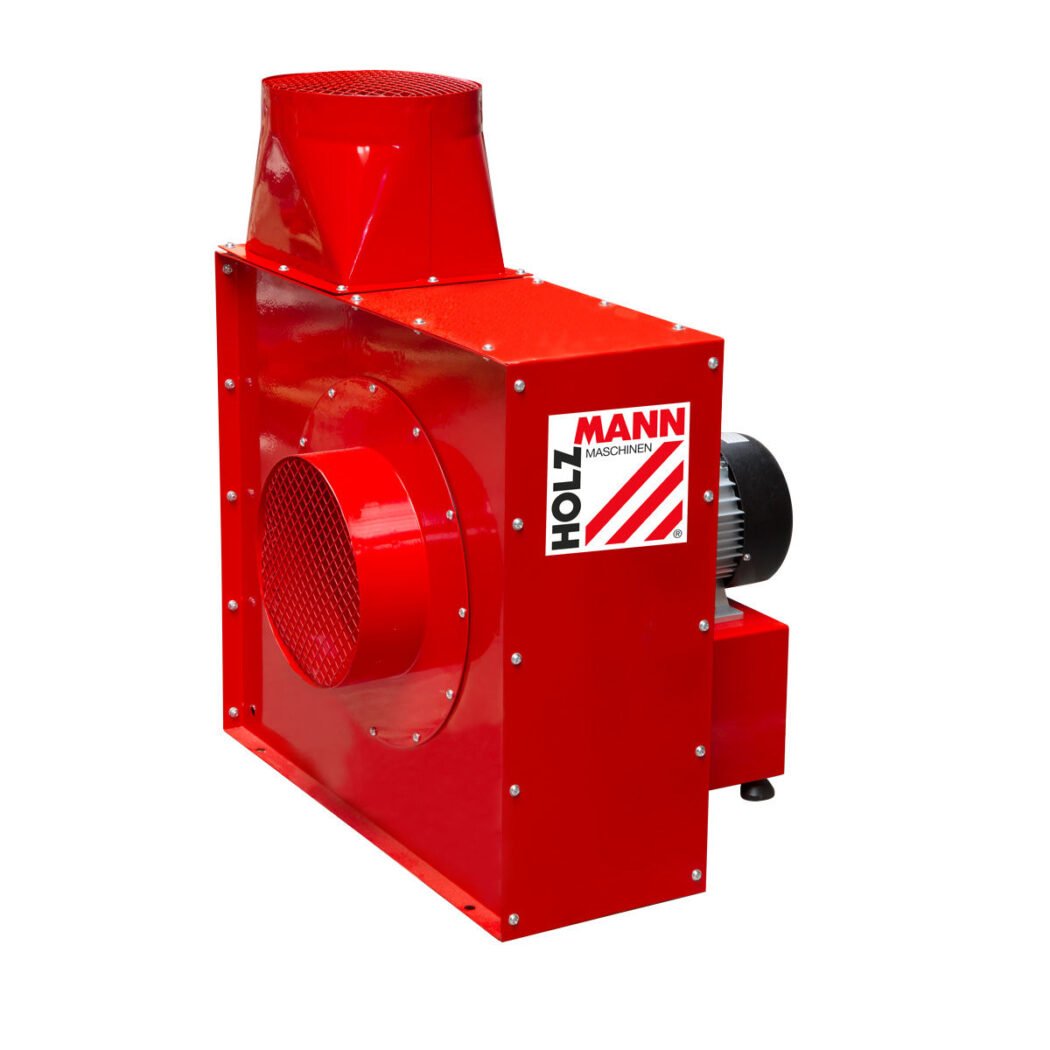

Вентилятор аспирации HOLZMANN FAN4000 (6500 м³/ч)

Вентилятор аспирации HOLZMANN FAN4000 (6500 м³/ч)

Полнопроходные патрубки Ø250 мм на входе и выходе — главное отличие HOLZMANN FAN4000 от модели FAN2200 с патрубками 200/180 мм: магистраль 250 мм подключается напрямую без переходников. За патрубками расположен электродвигатель мощностью 4000 Вт (400 В), вращающий крыльчатку 350 мм для создания потока 6500 м³/ч при давлении 2000 Па. Корпус имеет размеры 620 x 665 x 795 мм при весе нетто 55 кг.

Габариты
620 x 665 x 795 mm
Вес
55 kg
  • Новый
  • Под заказ
Цена Цена по запросу

На стоимость FAN4000 влияют мощность трёхфазного двигателя 4 кВт, комплект необходимых воздуховодов Ø250 мм, переходников и гибких вставок, наличие в заказе фильтрационной секции или циклона, а также логистические расходы.

Запросить цену
+995 599 88 74 04
Ираклий Менеджер по продажам
  • Конфигурация под ваше напряжение и размеры
  • Доставка, монтаж и запуск на месте
  • Заводская гарантия и запчасти

Назначение вентилятора HOLZMANN FAN4000

HOLZMANN FAN4000 — это отдельный вентиляторный агрегат, а не законченный стружкоотсос: он создает воздушный поток для стационарных систем аспирации, обеспечивая расход 6500 м³/ч при статическом давлении 2000 Па через входной патрубок 250 мм и такой же выходной патрубок 250 мм. Крыльчатка диаметром 350 мм приводится в движение двигателем мощностью 4000 Вт с питанием 400 В. Поскольку FAN4000 является силовым узлом, а не полной системой, сепаратор, фильтрационная секция, бункер или мешки подбираются отдельно, что идеально подходит для производств, проектирующих централизованную аспирационную сеть.

Область применения FAN4000

Вентилятор FAN4000 предназначен для лесопильных и крупных столярных производств, планирующих или эксплуатирующих разводку жестких воздуховодов от нескольких станков к единой точке сбора, где требуется производительный агрегат вместо мобильных стружкоотсосов у каждого станка. При габаритах 620 x 665 x 795 мм и весе нетто 55 кг FAN4000 отличает компактность для его мощности, что позволяет монтировать его непосредственно в линию воздуховода. Уровень звуковой мощности составляет 85 дБ(А).

Отличия FAN4000 от пылеулавливающих установок HOLZMANN ABS и RLE

Все остальные модели в данном разделе каталога HOLZMANN представляют собой законченные установки. HOLZMANN ABS8000PRO поставляется с мешками, разветвителем и колесами; ABS4500MF оснащен 18 фильтрами и двумя мешками для стружки; RLE2200 и RLE3000 выполнены в виде циклонов с картриджными фильтрами и накопительными баками. Модель FAN4000 поставляется исключительно как вентилятор. В его спецификации не предусмотрены мешки, фильтры или накопительные емкости, поэтому FAN4000 следует приобретать только как элемент проектируемой аспирационной системы.

Электропитание

FAN4000 рассчитан на сетевое напряжение 400 В, оснащен двигателем 4000 Вт и требует подвода трёхфазной линии соответствующей мощности с защитной автоматикой. Однофазное исполнение для данной модели не предусмотрено.

Основные характеристики

  • Входной патрубок Ø250 мм и выходной патрубок Ø250 мм — прямое подключение магистрали 250 мм без заужения
  • Производительность 6500 м³/ч при давлении 2000 Па благодаря крыльчатке Ø350 мм
  • Электродвигатель 4000 Вт (S1) на 400 В — на 1800 Вт мощнее модели FAN2200
  • Вес нетто 55 кг (брутто 56 кг) в корпусе 620 x 665 x 795 мм для встраивания в магистраль
  • Применяется с рукавными фильтрами, циклонами или для выброса на улицу в составе аспирационных систем
  • Уровень звуковой мощности 85 дБ(А)

Технические характеристики

Мощность двигателя (S1)
4000 W
Напряжение
400 V
Соединения (вход / выход)
250 / 250 mm
Габаритные размеры
620 x 665 x 795 mm
Производительность аспирации
6500 m³/h
Диаметр крыльчатки
350 mm
Статическое разрежение
2000 Pa
Уровень звуковой мощности
85 dB(A)
Вес нетто
55 kg
Вес брутто
56 kg
Код EAN
9120058376863

Преимущества

  • Высокая производительность 6500 м³/ч при 2000 Па в компактном корпусе 620 x 665 x 795 мм
  • Вес всего 55 кг позволяет монтировать вентилятор на подвесах или кронштейнах магистрали
  • Патрубки 250 мм оптимальны для построения централизованных аспирационных сетей

Важно учесть

  • Только вентилятор — фильтры, мешки и накопительные баки отсутствуют в комплекте
  • Трёхфазный двигатель 400 В мощностью 4 кВт; однофазные версии отсутствуют
  • Требует расчета системы воздуховодов и установки сепаратора перед началом работы

Часто задаваемые вопросы

Существует ли версия HOLZMANN FAN4000 с питанием 230 В?
Нет, вентилятор HOLZMANN FAN4000 поставляется только в версии FAN4000_400V с трёхфазным двигателем мощностью 4000 Вт на 400 В. При отсутствии трёхфазной сети рекомендуем обратить внимание на готовые однофазные установки, например HOLZMANN ABS4500MF (4500 м³/ч, 230 В).
Каковы ограничения по применению вентилятора HOLZMANN FAN4000?
HOLZMANN FAN4000 не фильтрует и не собирает стружку самостоятельно. FAN4000 — это только вентилятор, перемещающий 6500 м³/ч между входом и выходом 250 мм. В его конструкции нет фильтровальных мешков и накопительных баков. Система очистки и сбора отходов должна проектироваться и монтироваться вокруг вентилятора.
Можно ли подключить HOLZMANN FAN4000 напрямую к станку гибким шлангом?
В качестве готового решения — нет. HOLZMANN FAN4000 предназначен для работы в составе аспирационной сети. Если подключить шланг от станка напрямую к FAN4000, опилки будут просто выбрасываться из выходного патрубка. Для локального подключения к станкам следует выбирать стружкоотсосы серии HOLZMANN ABS или RLE.
Какую производительность обеспечивает HOLZMANN FAN4000?
HOLZMANN FAN4000 обеспечивает расход воздуха 6500 м³/ч при статическом разрежении 2000 Па, что достигается работой крыльчатки Ø350 мм и двигателя 4000 Вт. По объему перемещаемого воздуха FAN4000 занимает промежуточное положение между установками HOLZMANN ABS4500MF (4500 м³/ч) и ABS8000PRO (8000 м³/ч).
Каковы габариты и вес вентилятора HOLZMANN FAN4000?
Корпус HOLZMANN FAN4000 имеет размеры 620 x 665 x 795 мм, а вес нетто составляет 55 кг. Компактные размеры позволяют встраивать вентилятор непосредственно в трассу воздуховода без выделения площади на полу.
Каков уровень шума при работе HOLZMANN FAN4000?
Уровень звуковой мощности HOLZMANN FAN4000 составляет 85 дБ(А). Поскольку вентилятор обычно монтируется в отдельном техническом помещении или под потолком, уровень шума на рабочих местах остается в пределах нормы.
Из чего складывается стоимость HOLZMANN FAN4000?
HOLZMANN FAN4000 поставляется по запросу. Стоимость формируется с учетом трёхфазного исполнения 4 кВт (400 В), комплекта фасонных изделий Ø250 мм, гибких вставок и шиберов, включения в поставку циклона или фильтра, а также условий доставки. Направьте нам схему вашей аспирации для расчета полного комплекта.
Каковы сроки поставки вентилятора HOLZMANN FAN4000?
Вентилятор HOLZMANN FAN4000 поставляется под заказ. Сроки изготовления и транспортировки подтверждаются при расчете коммерческого предложения.
Как осуществляется монтаж и ввод в эксплуатацию FAN4000?
Монтаж HOLZMANN FAN4000 включает закрепление агрегата весом 55 кг на кронштейнах, подвод магистралей Ø250 мм через виброгасящие компенсаторы, подключение питания 400 В с обязательной проверкой направления вращения и регулировку заслонок. Мы можем включить шеф-монтаж в предложение или выдать техническое задание вашим специалистам.
Что необходимо докупить к вентилятору HOLZMANN FAN4000?
Дополнительно к HOLZMANN FAN4000 заказываются магистральные воздуховоды Ø250 мм, отводы, шиберы, гибкие шланги, монтажные кронштейны, а также элементы системы фильтрации и сбора отходов (циклон, бункер или фильтрационный блок). Подключение к электросети также рассчитывается отдельно.
